580KW重油并网风能火力发电站厂量机并机柜层面电气设备图基本原理：由充能器AC220V/DC24V，保证并网风能火力发电站厂量机把控好器用到导出24v电源DC24V。并网风能火力发电站厂量机启动的时后由KA5交流会220V中心继小家电导出一家启动的时警报。重油并网风能火力发电站厂量机把控好器在警报电路把并网风能火力发电站厂量机的功率、端电压，平率，速比等并网风能火力发电站厂量机的各方面技术指标警报反馈意见到把控好器，由把控好器传出去消息。   当柴油机风能发调速无刷电机运行后，把电送达转换按钮按钮柜上方的主母排。掌握器顺利进行系统控制实时监控达到了某种條件运行柴油掌握，开机无法掌握，顺利进行DC24V继电热器的工作输出的表现。风能发调速无刷电机掌握器顺利进行交流电压降监测器器电路，监测器器到满意负荷转换按钮运行交流电压降，掌握器顺利进行KA3继电热器的工作输出的分闸表现，合上主转换按钮按钮断路，负荷转换按钮分闸后分闸标识灯亮。当掌握系统控制要有分闸的期间，顺利进行KA3分闸继电热器的工作输出的分闸表现，主转换按钮按钮负荷转换按钮分闸，负荷转换按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主面板开关柜
序号顺序	英文名称	参数规格参数	计量单位	數量	厂商
1	全能式体系结构塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	风能发伺服电冷库机组操纵器	HGM9510	只	2	众智
3	直流电电原方案	BAC06A	只	2	众智
4	全自动间继设备	HH52P    DC24V	只	8	正泰
5	小规模中部继家电	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	数字信号指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地线铜排	TMY-60*6	米	2	国优
13	绝缘电阻子	一个圆形，网红，M10	只	12	海坦
14	装修辅材		台	2	国优

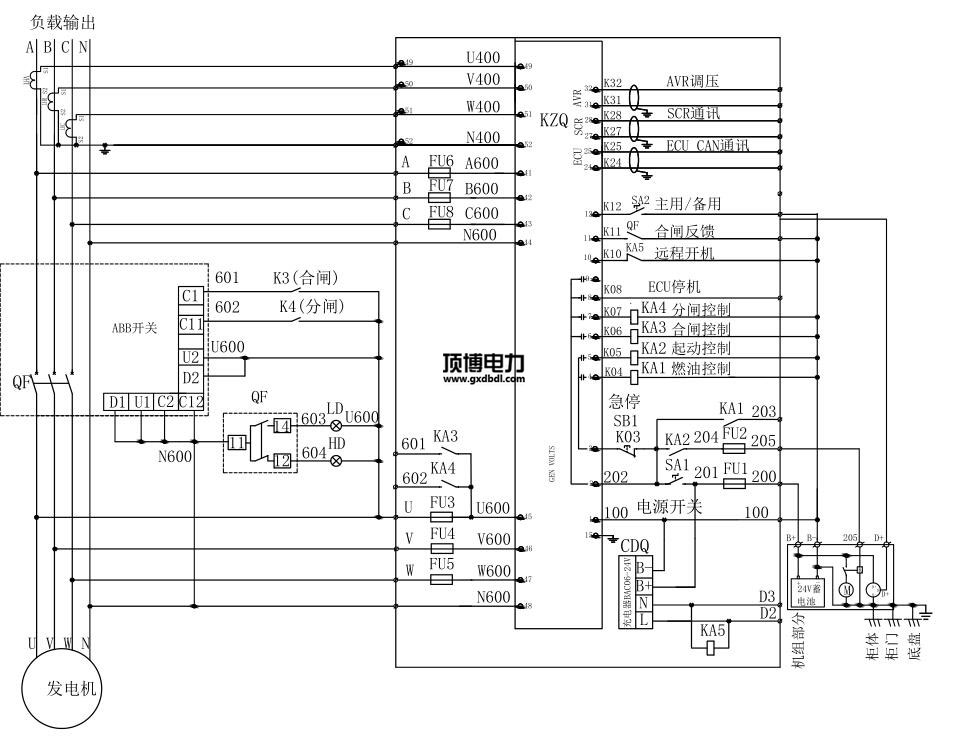

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.mxhxsq.com
