本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机电站汽轮汽车柴油机发电机供动力箱的用途： 1、科学合理的管理交流电源。 2、利于对电源电路的开关进行。 3、有较高的安全性预防级别，能直观教学的彰显电路设计的导通状态下。

项目名称：656KW柴油发动机发电厂发动机组单机配电箱主要元件明细清单
变照明配电箱一般pcb板清单表格
项目编号	品牌	型号查询规格型号	机构	总量	批发厂家
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	风能发高压电飞机机组抑制器	HGM6110	只	1	众智
3	电站机电机转速操作器	C2002	只	1	孚创
4	电流电压摸块	DC24V	只	1	众智
5	家庭型当中继设备	HH54P    DC24V	只	2	正泰
6	家庭型中间商继电嚣	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

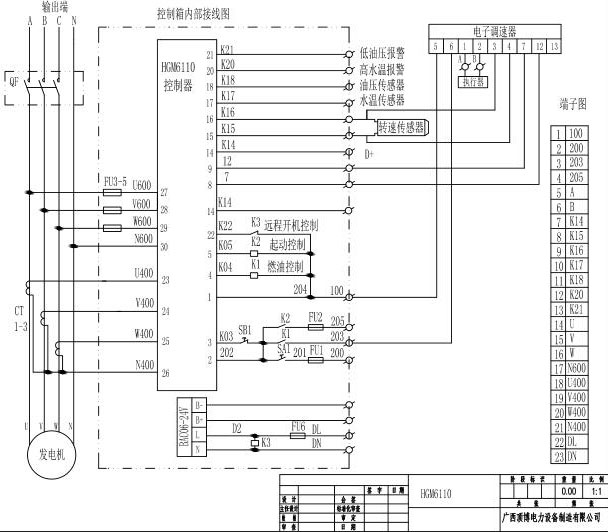

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.mxhxsq.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
