前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀控速器为机械设备单趟式控速器，其结购如图甲随时随时。I号喷油阀控速器主要由带动件、飞球、控速气弹簧、链传动的組成部分和调控的組成部分等組成。I号喷油阀控速器的带动件为具备着60°。锥面的带动盘。在带动盘的后侧有五个沿径向的半半圆形凹坑。带动盘压紧在带动轴套上而和其连接成整体，第二根据半圆键和伸缩螺母使其和喷油阀的凸轮轴轴相接。

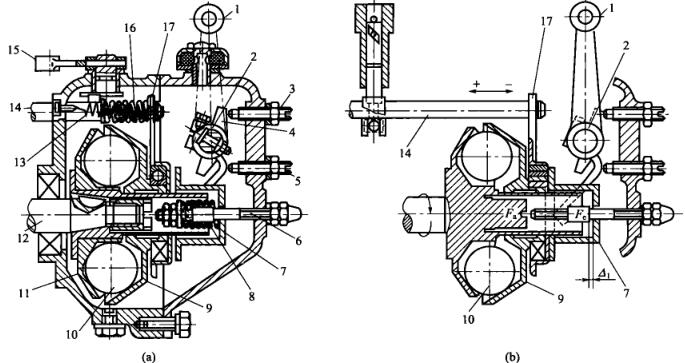

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  六大直径约为25.4mm的飞球放置于驱程盘的凹槽体，随驱程盘在一起拖动。飞球另一个说的是侧为与水平线成45°锥面的扭力盘，扭力盘滑套在驱程轴套上。本职工作时飞球的离心式力的功效在扭力盘上，其径向分力Fa.将使扭力盘沿径向活动。装备在扭力盘.上的活动轴承套和链传送板也而使得活动。链传送板顶端套在提供的油螺杆上，所以说提供的油螺杆也而使得活动，最后提升提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
